Practica

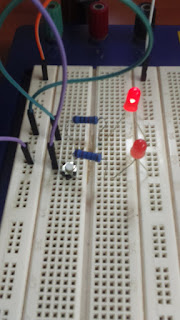

El día 22 de junio de 2016 se realizo una practica en donde se usaron resistencias, LEDs, botonera, cables, batería de 9 V y el protoboard. con estos materiales se realizo una practica en donde se tenia que hacer un circuito en paralelo con dos LEDs el cual uno de los dos LEDs este encendido siempre y el otro prenda al presionar el pulsador. Se tenia que colocar el primer LED en paralelo al LED el cual se encenderá cada vez que se presione el pulsador


Logros
Logre conectar los materiales al protoboard en serie sin equivocarme.

Preguntas
¿Por que un LED tiene mas intensidad que el otro?
¿Como funciona un pulsador?
¿La corriente es equitativa en los dos circuitos?

Bitácora Ohm Kirchhoff Fotoresistencia

Practica
El día 15 de junio realizamos una practica en donde usamos una fotoresistencia la cual es una resistencia que disminuye con el aumento de intensidad de luz incidente. Conectamos cables hacia esta y pusimos un LED para ver que pasaba y como se ve en las imágenes la intensidad de este variaba dependiendo de la luz que le llegaba a la fotoresistencia y esto es por que al incrementar la luz que le llaga a la fotoresistencia la resistencia de esta baja.



Ley de ohm
La ley de ohm establece que V=RI lo cual significa que el voltaje es equivalente a la resistencia por la corriente

Leyes de Kirchhoff

Esxiten 2 reglas:

- En al primera podemos decir que esta esta diciendo que si pones tal cantidad de corriente al entrar esta misma cantidad debe de salir. En tal caso Kichhoff dice que la suma de todas las corrientes que pasan serian igual a 0.

- En la segunda explica que la si pones un voltaje de tal cantidad esa misma cantidad debe entrar y salir del circuito. Y que la suma de estos voltajes deben de dar 0.

Dificultad

La única dificultad que hubo es que al principio no sabia como se llamaba el objeto que después se definió como fotoresistencia.

Logros

Con esta practica se logro entender las leyes de Kirchhoff y la ley del ohm, también se llego a definir que es una fotoresistencia.

Preguntas

¿De que están hechas las fotoresistencias para que estas cambien por la intensidad de luz?

¿Si ponemos una luz muy intensa en frente de la fotoresistencia esta podría llegar a quemarse?

¿Si ponemos una resistencia después de la fotoresistencia la resistencia también baja o solo la fotoresistencia?

¿Podemos calcular cuanta luz se necesita para que una fotoresistencia de una luz apropiada?

¿Si ponemos una luz muy intensa sobre la fotoresistencia y un voltaje muy alto el LED podría llegar a dañarse?

Bitácora del Protoboard #3

El día 8 de junio de 2016 realizamos una practica en la cual se tenia que ver la diferencia entre dos resistencias de diferentes valores y que provocaban estas en la intensidad del LED. En este caso se uso LEDs, resistencias, una batería, cables y el protoboard para poder llegara una conclusión. En este caso se puede llegar a la conclusión de que si la resistencia es alta la corriente que pasa es baja entonces el LED prenderá con menos intensidad. Mientras que si la resistencia es baja, la corriente que pasara sera superior



















Después de esto utilizamos resistencias, LEDs, una batería, cables, el protoboard y un potenciometro. En este ejercicio hicimos que la resistencia disminuya o aumente gracias al potenciometro. Mientras movíamos el potenciometro, el diodo emisor de luz iba teniendo mas o menos intensidad dependiendo de hacia que lado lo movíamos. Esto sucede porque al mover el potenciometro este hace que la resistencia aumente o disminuya.

¿Como funciona por dentro el potenciometro?

En Serie y Paralelo

En serie
Conectamos los cables macho-macho al protoboard, un LED y una resistencia en modo de circuito en serie al conectar todo esto a la batería encendió, pero al ir conectando cada vez mas diodos emisores de luz y resistencias nos podemos ir dando cuenta que hay una diferencia en la intensidad de estos mismos. Mientras mas LEDs ponemos con menos intensidad estos encienden ya que el voltaje se va disminuyendo. Al llegar a poner cinco diodos emisores de luz nos damos cuenta que la intensidad de la luz se hizo mas débil que antes. Pero al poner 6 diodos estos ya no prenden porque mientras mas diodos pones el voltaje disminuye porque este se debe de dividir equitativamente a cada uno de los objetos (resistencia, LED) y los LEDs tienen un voltaje mínimo con el que se pueden prender y al no tener este mínimo pues no prenden.

En paralelo

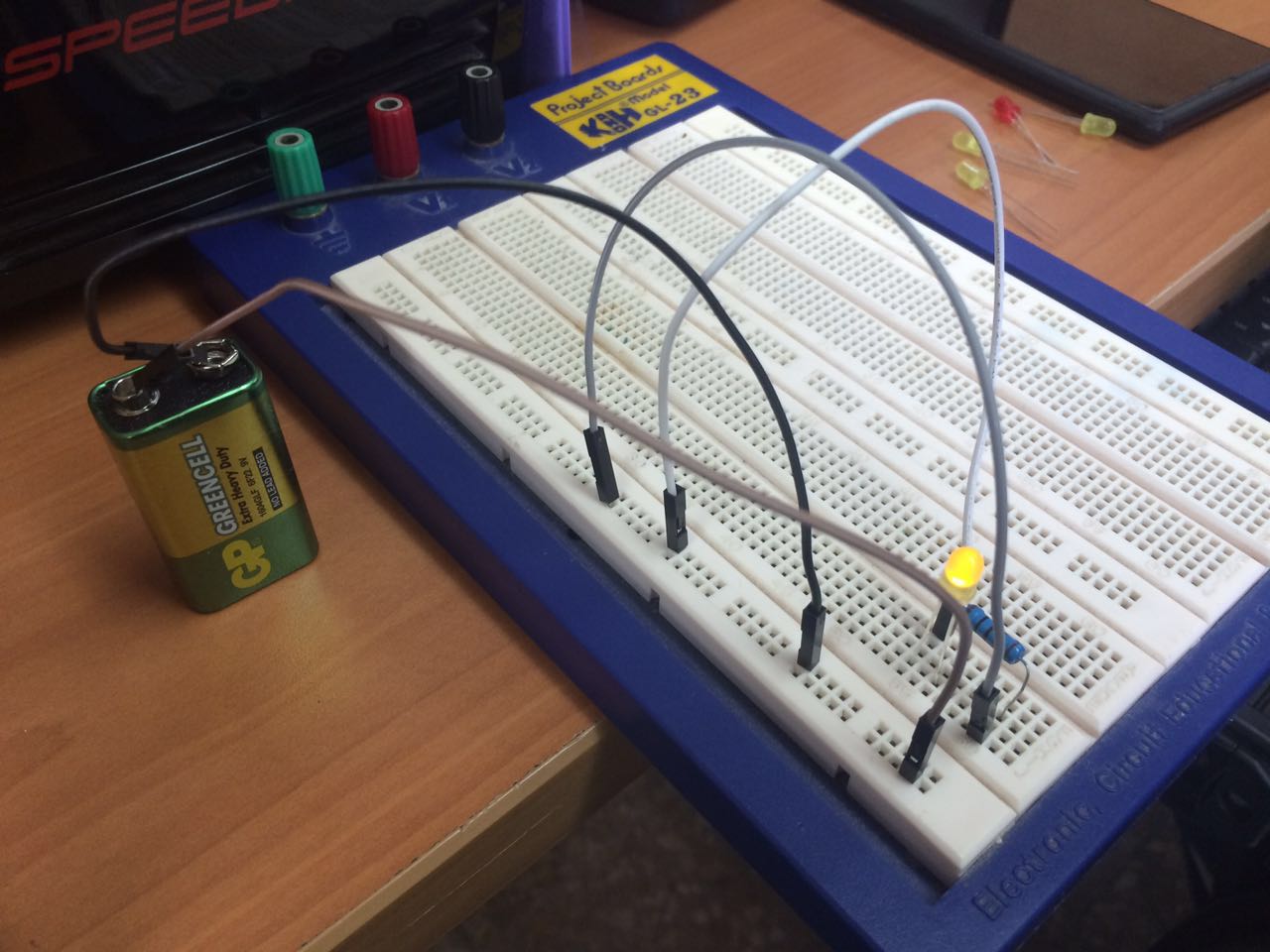

Conectamos los cables, LEDs y resistencias al protoboard en modo de circuito en paralelo y al conectar todo esto a la batería el diodo encendió. Al ir conectando cada vez mas LEDs la intensidad de estos no disminuía esto es porque el voltaje en esta ocasión no se divide cada parte del circuito tiene 9V al igual que la pila. En este caso llegamos a poner 6 LEDs y estos encendían al igual que cuando solo teníamos 1 colocado.

Bitácora del Protoboard #2

En la clase del día 1 de junio de 2016 nuevamente hicimos lo de la clase pasada pero esta vez se conectaron los LEDs o hasta que se apagaran o hasta que ya no tuvieras material.

En este caso hicimos 2 circuitos uno paralelo y uno en serie.

Como en la vez pasada primero se hizo el circuito en serie. Conectamos los cables macho-macho al protoboard, un LED y una resistencia en modo de circuito en serie al conectar todo esto a la batería encendió, pero al ir conectando cada vez mas diodos emisores de luz y resistencias nos podemos ir dando cuenta que hay una diferencia en la intensidad de estos mismos. Mientras mas LEDs ponemos con menos intensidad estos encienden ya que el voltaje se va disminuyendo. Al llegar a poner cinco diodos emisores de luz nos damos cuenta que la intensidad de la luz se hizo mas débil que antes. Pero al poner 6 diodos estos ya no prenden porque mientras mas diodos pones el voltaje disminuye porque este se debe de dividir equitativamente a cada uno de los objetos (resistencia, LED) y los LEDs tienen un voltaje mínimo con el que se pueden prender y al no tener este mínimo pues no prenden.

Después de esto hicimos el circuito en paralelo. Conectamos los cables, LEDs y resistencias al protoboard en modo de circuito en paralelo y al conectar todo esto a la batería el diodo encendió. Al ir conectando cada vez mas LEDs la intensidad de estos no disminuía esto es porque el voltaje en esta ocasión no se divide cada parte del circuito tiene 9V al igual que la pila. En este caso llegamos a poner 6 LEDs y estos encendían al igual que cuando solo teníamos 1 colocado.

En las dificultades se podría decir que esta el no tener los suficientes materiales para el circuito en paralelo o también que al principio desconocía de como era el circuito en paralelo.

En los logros se podría decir el haber aprendido a hacer un circuito en paralelo y todo lo que se aprendió sobre voltaje y corriente

¿Cual es el voltaje mínimo para que un LED se prenda?

¿Por qué debemos de poner resistencia-diodo-resistencia-diodo en vez de poner una resistencia al principio y de ahí diodos?(en el caso del circuito en serie)

¿Hasta que punto hubiera podido llegar ,en el caso del circuito en paralelo, a poner LEDs sin que el circuito se apague?
